Схема установки ремня

Actros MP4 – MP5,

Actros Китайской сборки

с ДВС ОМ 470, ОМ 471, ОМ 473

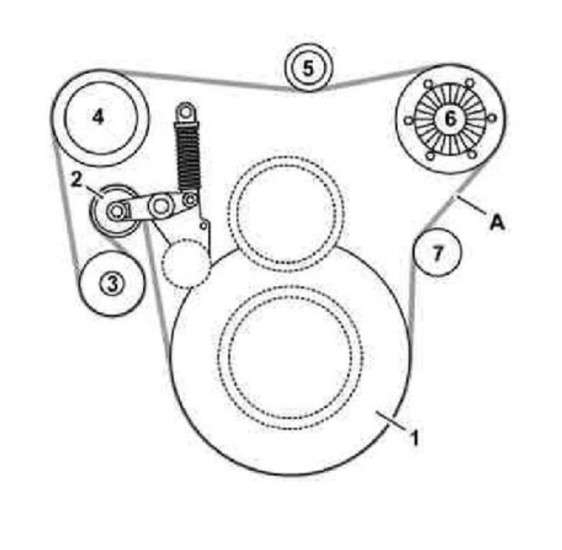

Ременный привод А

1 Шкив (на гасителе колебаний)

2 Натяжной ролик для поликлинового ремня А (на тандемном натяжителе)

3 Шкив (генератор)

4 Ременный шкив (в зависимости от комплектации, компрессор кондиционера или запасной ременный шкив)

5 Обводной ролик

6 Шкив (насос ОЖ)

7 Обводной ролик

А. Поликлиновой ремень (главный ременный привод)

Actros MP4 – MP5,

Actros Китайской сборки

с ДВС ОМ 470, ОМ 471, ОМ 473

Ременный привод В

8 Обводной ролик

9 Обводной ролик (на тандемном натяжителе)

10 Натяжной ролик для поликлинового ремня В (на тандемном натяжителе)

13 Ременный шкив (привод вентилятора)

В Поликлиновой ремень (привод вентилятора)

Actros MP4 – MP5,

Actros Китайской сборки

с ДВС ОМ 470, ОМ 471, ОМ 473

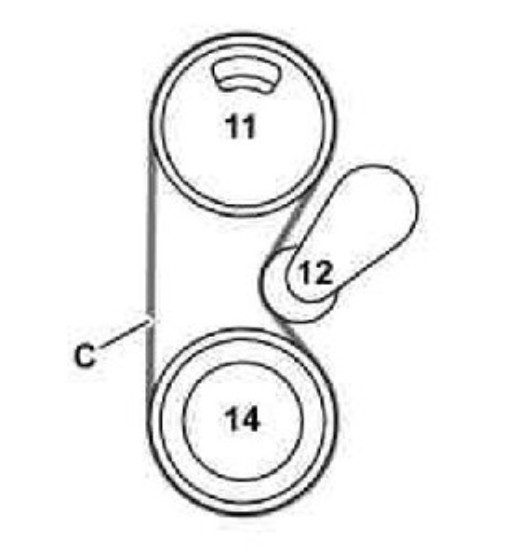

Ременный привод С

11 Ведомый диск (привод вентлятора)

12 Натяжитель поликлинового ремня С (привод вентилятора)

14 Ведомый диск (привод вентилятора)

С Поликлиновой ремень (привод вентилятора)
